TPE/TPR/TPU/TPV材料在注塑成型時(shí)粘模問題改善 2018/10/16 13:16
TPE/TPR/TPU/TPV等熱塑性彈性體軟膠材料在注塑加工過程中，粘模是比較常見的問題，尤其是硬度比較低的情況，TPE/TPR/TPU硬度低于60A、TPV硬度低于40A，粘模問題就相當(dāng)?shù)钠毡?，主要的粘模發(fā)生2種形式：

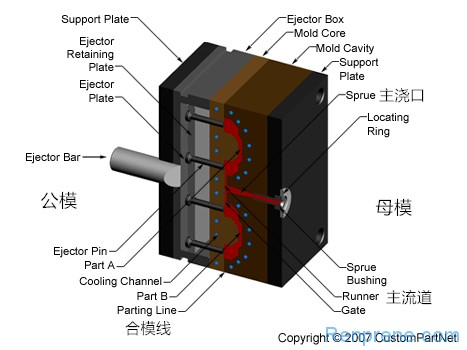

模具示意圖
一、熱塑性彈性體在主流道粘模
因?yàn)橹髁鞯朗请x注塑噴嘴近的位置，螺桿注塑施加的壓力大，導(dǎo)致此區(qū)域材料收縮小，由此材料與澆口內(nèi)壁要滑動(dòng)就產(chǎn)生了更大的摩擦力。
具體的解決方案如下：
1.1. 因?yàn)闊崴苄詮椥泽w材料的特殊性，模具表面越是光滑，吸附力越大，這點(diǎn)和硬塑料正好相反，所以可以把澆口襯套進(jìn)行放電加工，保留一定粗細(xì)的放電紋，減小流道的吸附力；
1.2. 流槽頂針采用流槽銷式樣的倒扣形狀，增加拉流道的力量，不用擔(dān)心有了倒扣，流道會(huì)取不出來，因?yàn)檫@是軟膠，當(dāng)然，倒扣的角度可以從小做起，慢慢實(shí)驗(yàn)，如果采用一般的Z形針，有可能拉力不夠，導(dǎo)致流道粘母模。
二、熱塑性彈性體注塑制品粘模
相對主澆口粘模來說，產(chǎn)品粘模的概率要低點(diǎn)，通常產(chǎn)品粘模，發(fā)生在產(chǎn)品結(jié)構(gòu)設(shè)計(jì)，比如公模拔模角度偏大，公模需要皮紋處理等等。
具體的解決方案如下：
2.1. 公模盡量拋光成鏡面，增加吸附力，這點(diǎn)也是和硬塑料相反；
2.2. 公模的拔模角度可以適量做小，或者干脆不做拔模，如果允許的話，甚至可以做逆拔模；
2.3. 頂針頭部可以加十字筋條；
2.4. 從成型工藝方面考慮，可以母模接高模溫，公模接低模具；
2.5. 調(diào)整熱塑性彈性體材料的配方，將注塑加工溫度調(diào)低；
2.6. 降低保壓壓力；
2.7. 成型前，在模腔內(nèi)打脫模劑。
正常情況下是熱塑性彈性體注塑后制品粘后模上，也就是上面所述的第一條主流道粘模和第二條情況。
但有時(shí)因?yàn)椴牧稀⒐に噮?shù)設(shè)定或模具設(shè)計(jì)原因，制品會(huì)粘在前模（比如前模吸附力較大）上，難以脫模，甚至將制品拉變形或拉損傷，另外可能是因?yàn)橹鳚部谡匙〉膯栴}，一般造成的原因是保壓壓力太大。由此也會(huì)形成斷澆口問題。
對于中等硬度以上的熱塑性彈性體來說，皮紋深度增加了，到反而容易形成粘模了，這個(gè)需要注意的。

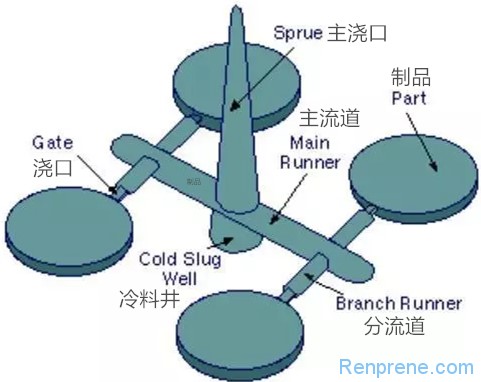

澆口（水口）示意圖
三、從熱塑性彈性體材料配方角度來改善粘模問題
3.1. 增加熱塑性彈性體彈性體材料的外潤滑劑，比如有機(jī)硅、油酸酰胺、芥酸酰胺、EBS等；
3.2. 減少軟化油的添加，相對來說直鏈?zhǔn)炗透眯?br />
3.3. 提高連續(xù)相材料的結(jié)晶溫度和結(jié)晶速率；
3.4. 在可行的情況下，添加一定的填料。
備注：
對于臥式注塑機(jī)來說，臺灣日本的一般叫公模和母模，香港的一般叫前模和后模，國內(nèi)還有叫動(dòng)模和定模的，也就是：公模=后模=動(dòng)模，母模=前模=定模。
